Tehnički laminati Vitroplast | Pertinaks | Tekstolit
Tehnički laminati i industrijski laminati
Vitroplast, Pertinaks, Tekstolit

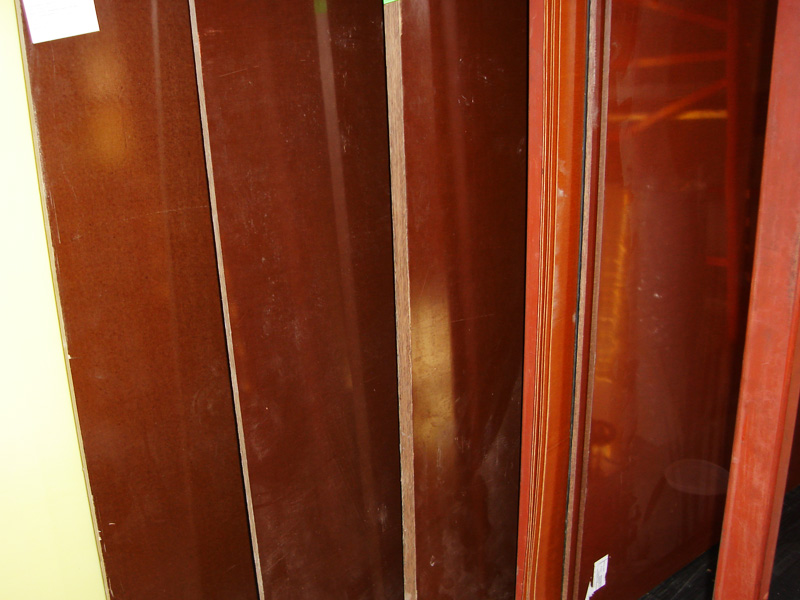

Tehnički laminati su višeslojni materijali sa specifičnim elektroizolacijskim, termičkim i mehaničkim osobinama. Lako se obrađuju, režu i buše, slabo apsorbiraju vodu i ne korodiraju pa su često zamjena za metal, drvo i ostale materijale. Iz široke palete izdvajamo tri osnovna tipa tehničkog laminata: Tekstolit, Vitroplast, Pertinaks
Tekstolit | Textolit Hgw 2082
Tekstolit je tehnički laminat od pamučne tkanine i modificiranih smola.
- Otpornost: na pritisak, vodu, ulja, benzin, slabe kiseline i lužine
- Upotreba: u strojogradnji, brodogradnji, održavanju, zamjena za metalne rezervne dijelove, npr. zupčanike, distancere, podloške u elektroindustriji

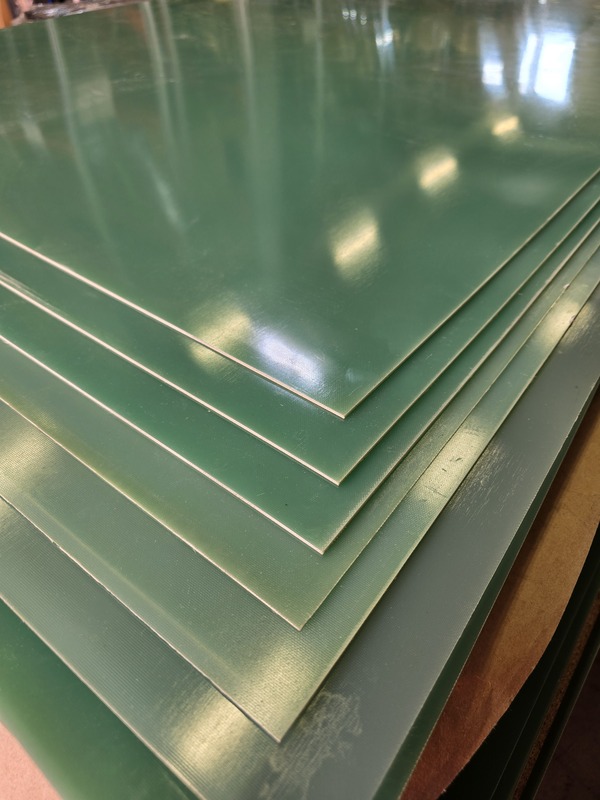

Vitroplast | Staklolit G 10 Hgw 237
Visokokvalitetni materijal na bazi epoksidnih smola i staklenog platna.
- Otpornost: na temperature (za Fr4 VO i samogasivošću), dielektrična tvrdoća, mehanička tvrdoća, nisko upijanje vlage,
- Upotreba: u zahtjevnim električnim aparatima i strojevima, u transformatorima i razvodnim pločama.
Pertinaks | Pertinax Hp 2061
Pertinaks je tehnički laminat na bazi papira i modificiranih fenolnih smola.
- Otpornost: otpornost na savijanje, pritisak, vlagu,električna otpornost
- Upotreba: izolacijski pločasti konstrukcijski materijal u visoko i niskonaponskim aparatima.
Tehničke karakteristike tipova tehničkog laminata iz ponude
OSOBINE MATERIJALA JEDINICA MJERE TEXTOLIT HGW 2082 PERTINAX 2061 VITROPLAST HGW 2372
MEHANIČKE OSOBINE
Gustoća g/cm 3 1,3-1,4 1,3-1,4 1,7-1,9
Ugibna tvrdoća okomito na slojeve Mpa 100 120 340
Udarna žilavost kJ/m 2 30 20 100
Zatezna čvrstoća Mpa 80 100 220
Modul elastičnosti pri izvijanju Mpa 7 x 10 ...3 7 x 10 ...3 1,8 x 10 ...4
Tlačna tvrdoća Mpa 150 150 200
Otpornost na cijepanje N 2500 2500 3000
ELEKTRIČNE OSOBINE
Površinska otpornost 1 x 10 ...9 5 x 10 ...10
Specifična prostorna otpornost 1 x 10 ...9 5 x 10 ...10
TERMIČKE OSOBINE
Toplinska stabilnost pri Martensu °C 120 117 150
Termički razred izolacije E E B
